Productdetails:
|
| item: | Waterkoelingslint | Materiaal: | Aluminium profiel |
|---|---|---|---|
| Specificaties: | Het hangt af van je tekeningen | Vaste lengte: | Als uw module |
| Testen: | Zout Sapry testen, Onder water test, Burst test, Stikstof & Helium Test en etc. | Batterijcellen: | Cilindrische cel: 18650, 21700, 32700, 4680, 4695 ... |
| Diensten: | Ontwerp, thermische simulatie, mechanische simulatie, stromingsveldverdeling... | Verwerkingstechnologie: | Stempelen, extrusie, ponsen, buigen, lassen, solderen, snijden |
| Kernwoorden: | slang koellint, Micro Channel Heat Exchanger, aluminium buis voor warmtetransmissie, aluminium warmt | toepassingen: | Accu voor elektrische voertuigen (diverse EV-auto's), ESS-accu, IGBT-koeling |
| Markeren: | Koellint voor microkanalen,waterkoelingslint,koellint voor elektrische racevoertuigen |
||

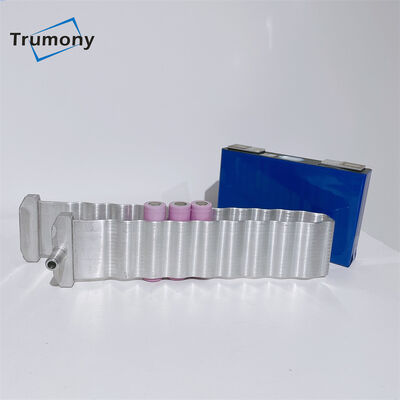

ELectric Racing Vehicle Micro Channel Heat Exchanger Cooling System Cooling Ribbon
Zorg voor microkanaals platte buizen die passen bij de ruimte van het batterijpakket door extrusie- en tekentechnologie.
Ontwerp stromingskanalen op basis van vereisten voor sterkte en warmteoverdracht.
Enkele of meerdere platte buizen zijn aan de kop (spruitstuk) gelast en de waterinlaat en -uitlaat worden respectievelijk omgeleid door de kop (spruitstuk).
De inlaat wordt verwerkt door CNC.Geschikt voor bodem- en zijwarmtewisseling van prismatische batterijen
Wij zijn gespecialiseerd in:
1) Koelplaat van het gestempelde type voor prismatische cellen / batterijpakket.
2) Slangbuis voor cilindrische cellen, zoals 21700, 18650, 3270, 4680 big cell.
3) Microkanaalbuis met verdeelstuk voor batterijpakket / rechthoekige cellen.
4) Roll bond koelplaat
5) Machinaal bewerkte koude plaat
Onze voordelen:
1. Ervaring met het integreren van verdeelstukken, slangen en thermische interfacematerialen
2. Ervaring met het ontwerpen en vervaardigen van platen van groot formaat
3. Simulatie ondersteunt het ontwerp van stromingskanalen voor drukval, stroming en warmteverdeling
4. Hoge corrosieweerstand en materiaal met een laag geleidingsvermogen voor toepassingen voor het koelen van batterijen
5. Flexibele ontwerpoplossingen voor alle soorten accu's.
Testvermogen:
|
Chemische samenstellingstest |
JA |
|
Fysieke test en optische test |
JA |
|
Ruwheidstest en hardheidstest |
JA |
|
Verlengingstest |
JA |
|
Zout sproei test |
JA |
|
Burst-test |
JA |
|
Stikstof- en heliumtest |
JA |
|
Stromingsweerstandstest |
JA.Binnen- en buitencorrosietest |
|
Spanningstest |
JA |
|
Onder watertest |
JA.Controleer de lekkage voor lassen |
Chemische samenstelling
| Legering | Si | Fe | Cu | Mn | mg | Kr | Zn | V | Ti |
| 1050 | ≤0,25 | ≤0,40 | ≤0,05 | ≤0,05 | ≤0,05 | --- | ≤0,05 | ≤0,05 | ≤0,03 |
| 1100 | ≤0.95 (Si+Fe) | 0,05 ~ 0,20 | ≤0,05 | -- | -- | ≤0,10 | --- | --- | |
| 3102 | ≤0,40 | ≤0,70 | ≤0,1 | 0,05 ~ 0,4 | --- | --- | ≤0,3 | --- | ≤0,10 |
Het kan worden aangepast aan het verzoek van de klant!
Mechanische eigenschappen
| Legering | Woedeaanval | Treksterkte | Opbrengst sterkte | Verlenging |
| 1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
FAQ:
Vraag: Bent u een handelsonderneming of fabrikant?
A: Ja, we zijn een fabriek met meer dan 10 jaar geschiedenis in deze branche.
Vraag: Welke methode van verwerkingstechnologie?
A: We hebben een soldeerlijn, een stempellijn, een extrusielijn en een uitgebeende proceslijn.Ook is een CNC-centrum beschikbaar.
Vraag: Als we geen ontwerp hebben, kunt u dan helpen bij het ontwerp?
A: Ja, dat kunnen we!We hebben een sterk en ervaren ontwerpteam.Stromingspadontwerp, thermische simulatie, mechanische simulatie en ontwerpoptimalisatie zijn ondersteuning.Deel alstublieft uw detailproject met ons, service8@trumony.com, we doen graag DFM voor u.
Vraag: Hoe snel kun je een prototype maken?
A: Ongeveer 3 ~ 5 weken.De precieze doorlooptijd is afhankelijk van uw ontwerp- en productieproces
