Productdetails:
|
| item: | ESS batterij vloeistof koelplaat | Specificaties: | Per uw tekeningen |
|---|---|---|---|
| Het testen: | Onder watertest, barsttest, zoutsproeitest, stikstof- en heliumtest en etc. | Batterijcellen: | Prismatische cel voor bodemkoeling, Cilindrische cel: 1865, 21700, 32700, 4680, 4695 ... |
| Ondersteunde dienst: | Alles-in-één ontwerp, thermische simulatie, stromingsveldverdeling... | Verpakking: | Uitgevoerd Houten Pakket |
| Procestechnologie: | Stempelen, extrusie, ponsen, buigen, lassen, solderen | Kernwoorden: | Batterijvloeistofkoelplaat, waterkoude plaat voor prismatische cel, rechthoekige batterijkoelplaat |
| toepassingen: | Accukoeling voor elektrische voertuigen, ESS-accukoeling, IGBT-koeling | CNC-centrum: | JA |
| Hoog licht: | ESS batterij vloeistofkoelplaat,ESS batterij koude plaatkoeling,aluminium vloeistofkoelplaat |
||

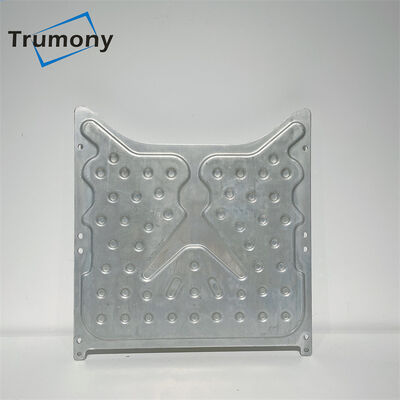

Nieuwe energieopslagbatterijverpakking Aluminium vloeistofkoelplaat
Het belangrijkste doel van een BTMS is om het batterijsysteem in het optimale temperatuurbereik te houden en een gelijkmatige temperatuurvariatie in de batterijmodules te behouden.Thermisch beheer van de batterij is de kritieke werking in de ESS/EV.De voordelen van een oplossing voor vloeistofkoeling zijn een hoge warmteoverdrachtssnelheid, het mogelijk maken dat de batterij een grote stroompuls aankan en een effectieve temperatuuruniformiteit.
Trumony is een expert op het gebied van thermisch beheer en doet niet alleen ontwerp en ontwikkeling van vloeistofkoeling, maar is ook leverancier van materialen, componenten en samenstellingen voor vloeistofkoeling.In het bijzonder zijn het de warmtewisselingsonderdelen van het batterijpakket, de warmtewisselingsonderdelen van het energieopslagbatterijpakket, de warmtewisselingsonderdelen met hoge warmteflux en nieuwe onderdelen voor de warmtewisseling van vloeistofkoeling, de vloeistofkoeling van de batterij (koude plaat of elleboog, doos, koelmachine, gewrichten, pijpleidingen, warmtegeleidende siliconenpads), huishoudelijke energieopslagsystemen (koude platen of ellebogen, verbindingen, pijpleidingen, ventilatoren, warmtegeleidende siliconenpads, condensors, expansievaten, magneetventielen, waterpompen, inverters), industriële energieopslagsystemen ( vloeistofkoelplaat + bak of geïntegreerde bak, pijpleiding, waterkoeler, warmtegeleidende siliconen pad).
| Item | Aluminium gestempelde koelplaat voor ESS |
| Specificatie | Volgens uw module (max 1.6*2.3m) |
| Verwerkingstechnologie | Extrusie, lassen, solderen, stempelen, ponsen, walsen.. |
| Gerelateerde producten | TIM (Thermisch managementmateriaal), Inlaat/uitlaat, snelkoppeling, pomp, pijpleidingen en etc. |
| toepassingen | Batterijkoeling voor elektrische voertuigen, vloeistofkoeling voor stroombatterijen, energieopslag voor huishoudens, opslag voor industriële energie en enz. |
Testvermogen:
|
Chemische samenstellingstest |
JA |
|
Fysieke test en optische test |
JA |
|
Ruwheidstest en hardheidstest |
JA |
|
Verlengingstest |
JA |
|
Zout sproei test |
JA |
|
Burst-test |
JA |
|
Stikstof- en heliumtest |
JA |
|
Stromingsweerstandstest |
JA.Binnen- en buitencorrosietest |
|
Spanningstest |
JA |
|
Onder watertest |
JA.Controleer de lekkage voor lassen |
Chemische samenstelling
| Legering | Si | Fe | Cu | Mn | mg | Kr | Zn | V | Ti |
| 1050 | ≤0,25 | ≤0,40 | ≤0,05 | ≤0,05 | ≤0,05 | --- | ≤0,05 | ≤0,05 | ≤0,03 |
| 1100 | ≤0.95 (Si+Fe) | 0,05 ~ 0,20 | ≤0,05 | -- | -- | ≤0,10 | --- | --- | |
| 3102 | ≤0,40 | ≤0,70 | ≤0,1 | 0,05 ~ 0,4 | --- | --- | ≤0,3 | --- | ≤0,10 |
Het kan worden aangepast aan het verzoek van de klant!
Mechanische eigenschappen
| Legering | Woedeaanval | Treksterkte | Opbrengst sterkte | Verlenging |
| 1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
FAQ
Vraag: Wat voor soort koude plaat voor batterijen kunt u leveren?
EEN:
1) Gestempelde koelplaat voor prismatische cellen / batterijpakket.
2) Kronkelige buis voor cilindrische cellen, zoals 21700, 18650, 3270, 4680 big cell.
3) Geëxtrudeerde buis met verdeelstuk voor batterijpakket.
4) Roll bond koelplaat voor verwarming/koeling.
5) FSW koude plaat.
6) CNC gefreesde koude plaat
Vraag: Welke methode van verwerkingstechnologie?
A: We hebben een soldeerlijn, een stempellijn, een extrusielijn en een uitgebeende proceslijn.Ook is een CNC-centrum beschikbaar.
Vraag: Als we geen ontwerp hebben, kunt u dan helpen bij het ontwerp?
A: Ja, dat kunnen we!We hebben een sterk en ervaren ontwerpteam.Stromingspadontwerp, thermische simulatie, mechanische simulatie en ontwerpoptimalisatie zijn ondersteuning.Deel alstublieft uw detailproject met ons, service8@trumony.com, we doen graag DFM voor u.
Vraag: Hoe snel kun je een prototype maken?
A: Ongeveer 3 ~ 5 weken.De precieze doorlooptijd is afhankelijk van uw ontwerp- en productieproces.
