Productdetails:
|
| item: | Waterkoude plaat voor elektrische auto's | Materiaal: | Aluminium 3003 |
|---|---|---|---|
| Legering & Bui: | 3003 H112, | Kleur: | De kleur van aluminium |
| Oppervlakte behandeling: | Isolatiecoating, Poederspray | toepassingen: | Elektrisch voertuig (driewieler, personenauto's, minibus, marine, vrachtwagen, vrachtwagen ...), com |
| de ontwerpdienst: | Steun | Thermische en mechanische simulatieservice: | JA |
| Verpakking: | Geëxporteerd standaardpakket / als uw verzoek: | Cellentype: | Zakjes, Prismatische cellen, Cilindrische cel (18650,21700, 3270, 4680, 4695) |
| Kernwoorden: | koelbak, aluminium koude plaat, gesoldeerde koelplaat; | Functies: | Snelle warmteafvoer |
| Hoog licht: | Aluminium 3003 Water Koude Plaat,Aluminium 3003 Ev Batterij Koelplaat,Aluminium 3003 Water Koelplaat |
||

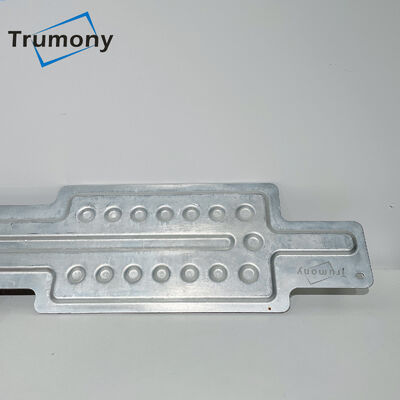

Lithium-ionbatterij Koelsysteem Waterkoellade Koelplaat voor elektrische voertuigen
Met toenemende energiedichtheid is het vloeistofkoelsysteem een volwassen oplossing voor thermisch beheer van batterijen.In vergelijking met traditionele luchtkoeling biedt het vloeistofkoelsysteem hogere thermische prestaties, snelle warmteafvoer en besparing op het landoppervlak.
Thermisch beheer van de batterij is van cruciaal belang bij het gebruik van EV.Trumony is gespecialiseerd in het leveren van verschillende warmtewisselaars: we kunnen een aangepaste vorm maken, zodat de onderdelen in verschillende pakketten passen.Het aluminium wordt door verschillende technologieën in een ander type gevormd, zoals ponsen, extrusie, lassen, stampen, walsen en enz.
| Item | Waterkoelplaat voor elektrisch voertuig |
| Maat | Op jouw verzoek |
| Soort cellen | EV/ ESS Batterijpakket |
| Structuur | Stroompadplaat + bodemplaat + inlaat en uitlaat + snelkoppeling |
|
Verwerken
|
Stempelen/ponsen, solderen, lassen |
| Oppervlakte behandeling | Isolatiecoating / Poederspray |
| Gerelateerde producten | Snelkoppeling, thermisch interfacemateriaal (siliconenpad, lijm), pomp, etc. |
| Diensten | Ontwerp van koelbuizen, thermische simulatie, ontwerp van het stroompad, afronden van de haalbaarheid van de productie |
Volgens verschillende toepassingen en vereisten van thermisch beheer, kunnen we een reeks oplossingen voor batterijkoeling bieden.
1) Koelplaat van het gestempelde type voor prismatische cellen / batterijpakket.
2) Uitdrijvingsslangbuis voor cilindrische cellen, zoals 21700, 18650, 3270, 4680 grote cel.
3) Geëxtrudeerde buis met verdeelstuk voor zachte accu.
4) Roll bond koelplaat voor verwarming/koeling.
Onze voordelen:
1. Tooling-ontwikkeling - we doen het in huis, dus we kunnen de eerste tests snel en nauwkeurig uitvoeren.
2. Alle soorten warmtewisselaars maken - we kunnen een aangepaste vorm maken, zodat de onderdelen in verschillende pakketten passen.
3. Hulp bij het ontwerpen van onderdelen - we hebben een ervaren ingenieursteam, zij kunnen professionele suggesties doen met betrekking tot de haalbaarheid van het uitvoeren van nieuwe ontwerpen.
4. Eén stationservice - we kunnen warmtewisselaars maken, evenals de bijbehorende isolatie en siliconenkussen.Zodat de klant een geïntegreerde oplossing kan krijgen
trefwoord:
waterkoud lint, vloeistofkoelplaat, slangbuis voor EV, harmonicabuisradiator, 21700 batterijkoelbuis, EV-fabrikant, Lithium-ionbatterijkoeling, aluminium koelbuis, waterkoude plaat, koelpijp, slangbuis voor 4680 cellen, aluminium koellichaam , koelplaat voor personenauto.
Chemische samenstelling
| Legering | Si | Fe | Cu | Mn | mg | Kr | Zn | V | Ti |
| 1050 | ≤0,25 | ≤0,40 | ≤0,05 | ≤0,05 | ≤0,05 | --- | ≤0,05 | ≤0,05 | ≤0,03 |
| 1100 | ≤0.95 (Si+Fe) | 0,05 ~ 0,20 | ≤0,05 | -- | -- | ≤0,10 | --- | --- | |
| 3102 | ≤0,40 | ≤0,70 | ≤0,1 | 0,05 ~ 0,4 | --- | --- | ≤0,3 | --- | ≤0,10 |
Het kan worden aangepast aan het verzoek van de klant!
Mechanische eigenschappen
| Legering | Woedeaanval | Treksterkte | Opbrengst sterkte | Verlenging |
| 1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
Vraag: Hoe lang duurt het voor monsters en massaproductie?
A: Gewoonlijk duurt het 15-20 dagen voor nieuwe vormen en gratis monsters (binnen 5 kg), na bevestiging 25-30 dagen voor massaproductie.
Vraag: Welke methode van verwerkingstechnologie?
A: We hebben een soldeerlijn, een stempellijn, een extrusielijn en een uitgebeende proceslijn.Ook is een CNC-centrum beschikbaar.
Vraag: Als we geen ontwerp hebben, kunt u dan helpen bij het ontwerp?
A: Ja, dat kunnen we!We hebben een sterk en ervaren ontwerpteam.Stromingspadontwerp, thermische simulatie, mechanische simulatie en ontwerpoptimalisatie zijn ondersteuning.Deel alstublieft uw detailproject met ons, service8@trumony.com, we doen graag DFM voor u.
Vraag: Hoe snel kun je een prototype maken?
A: Ongeveer 3 ~ 5 weken.De precieze doorlooptijd is afhankelijk van uw ontwerp- en productieproces.
