Productdetails:
|
| Product: | EV batterij koelplaat | Grondstof: | Aluminium |
|---|---|---|---|
| Reeks: | 3 *** ***/6 | Bui: | H112 |
| Toepassingen: | EV auto's, EV-fiets, minibus, 2 wielauto's, vrachtwagen | Pakket: | Uitgevoerd Standaardpakket |
| Sleutelwoorden: | batterij koelsysteem, water koude plaat, koelplaat van de lithium de ionenbatterij | Sufacebehandeling: | Gemalen |
| Componenten: | TIM, snelle schakelaar, pomp | Proces: | Het lassen, het Solderen, Ponsen, Uitdrijving, FSW |
| Hoog licht: | Gemalen Aluminium Koelplaat,EV batterij Vloeibare Koude Plaat,Warmtewisselaars Vloeibare Koude Plaat |
||

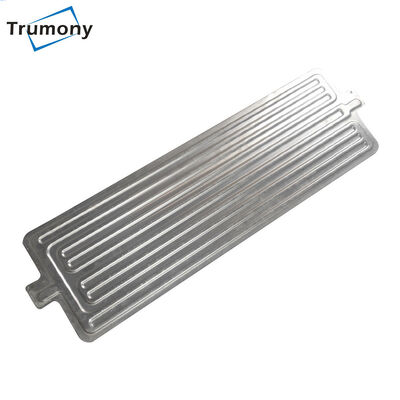

De Vloeibare Koude Plaat van de elektrisch voertuigbatterij voor Warmtewisselaars
Met de stijgende energiedichtheid van de instrumenten, wordt het vloeibare koelsysteem meer en meer overwegend.
Vloeibare het koelen systeem volledig hefboomwerking de hoge hittecapaciteit van de vloeistof, die absorbeert en de hitte aan een hoog tarief vervoerden. zeer efficiënt, in vergelijking tot luchtkoeling of stevige geleiding. Het vloeibare koelsysteem kan het hitteprobleem oplossen dat niet door traditionele luchtkoelingssystemen kan worden opgelost. En ook verminderen zijn kosten onophoudelijk wegens rijper productieproces. Ongetwijfeld wordt het een compactste duurzame, rendabele en efficiënte methode om hoogte te koelen - de ladingen van de dichtheidshitte.
Het vloeibare koelsysteem kan niet zonder goed ontwikkelde aluminium koude platen werken. In het materiaal van de hitteuitwisseling is geweest voor zodat kan vele jaren, Trumony een geschikte het koelen oplossing voor u maken.
Eigenschappen:
*Design opties:
1) Ponsen koelplaat
Het gebruikte voor prismatisch cellen en batterijpak, bodem & zij het koelen oplossing;
2) Kronkelig koellint
Toegepast voor cilindrische cellen: 18650, 21700, 3270, 4680 en enz.
3) Micro-channel buis met verzamelleiding
Voor de kant van het batterijpak of bodembatterij het koelen;
4) Broodjes koelplaat plakkend;
5) De wrijving beweegt lassenplaat
Het heeft een eenvoudiger lassenprocédé, hogere productieefficiency, hogere lassterkte, en kan problemen zoals poriën en vloeibare lekkage in fusielassen vermijden op hoge temperatuur.
* Aangepaste van de plaatgrootte en stroom kanaalweg
1) Ontwerp uw vloeibare koelplaat volgens de grensgrootte van het batterijpak;
2) De weg van de optimaliseringsstroom als resultaat van de simulatie van het stroomgebied;
* One-stop servicepakket
1) De ontwerpdienst: thermische simulatie, de simulatie van het stroomgebied, prototype het maken;
2) Onlinevergaderingtechnische ondersteuning;
3) Steekproef snel bericht;
4) Verwante componenten: thermisch interfacemateriaal, siliconestootkussen, pomp, snelle schakelaar.
| Productnaam | Vloeibare koelplaat voor EV |
| Plaatgrootte | Als uw verzoek |
| Cellen | Prismatische batterij, Batterijpak |
| Structuur | koelkanaalplaat, bodem koelplaat, schakelaar |
| Dikte | Als uw verzoek |
| Oppervlaktebehandeling | De isolatiedeklaag, poedert spary |
| Componenten | Snelle schakelaar, siliciumstootkussen, pomp, enz. |
| De dienst | De vloeibare koeldienst van het buisontwerp, de dienst van de hittesimulatie, de suggestie van de stroomweg, beëindigt productiehaalbaarheid |
Sleutelwoorden:
Koelde het batterij koelsysteem, 4680 cellen die, Water koude plaat, koelplaat van de Lithium de ionenbatterij, Vloeistof plaat, koelmiddelenplaat, water coldplate, Aluminium koelplaat, vloeistof gekoeld lint, water gekoelde plaat, vloeibare koelplaat, vloeibare koelpijp, slangbuis, batterij het koelen, batterij koelpijp, aluminium gekoelde plaat, gekoelde plaat voor ESS, koude plaat voor EV-batterij, thermische simulatie, hittesimulatie, lithium het ionenbatterij koelen koelen.
Chemische samenstelling
| Legering | Si | Fe | Cu | Mn | Mg | Cr | Zn | V | Ti |
| 1050 | ≤0.25 | ≤0.40 | ≤0.05 | ≤0.05 | ≤0.05 | - | ≤0.05 | ≤0.05 | ≤0.03 |
| 1100 | ≤0.95 (Si+Fe) | 0.05~0.20 | ≤0.05 | -- | -- | ≤0.10 | - | - | |
| 3102 | ≤0.40 | ≤0.70 | ≤0.1 | 0.05~0.4 | - | - | ≤0.3 | - | ≤0.10 |
Het kan volgens het verzoek van klanten worden aangepast!
Mechanische Eigenschappen
| Legering | Bui | Treksterkte | Opbrengststerkte | Verlenging |
| 1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
A: Normaal 30% TT vooraf, saldo dat vóór verzending wordt betaald.
Q: Hoe lang neemt het voor steekproeven en massaproduktie?
A: Gewoonlijk zal het 15-20 dagen voor nieuwe vormen en vrije steekproeven (binnen 5kg), na bevestiging, 25-30 dagen voor massaproduktie vergen.
Q: OEM/ODM beschikbaar?
A: Ja, kunnen wij!
Q: Kunt u in ontwerp bijwonen?
A: Ja, kunnen wij! Wij hebben een sterk en ervaren ontwerpteam.
Q: Kon u steekproef verstrekken?
A: Ja, zijn wij geëerd om u steekproeven voor kwaliteitscontrole aan te bieden.
Q: De steekproef wordt orde goedgekeurd?
A: Ja, keuren wij steekproeforde goed en wij kunnen de ontwerpdienst verlenen!
