Productdetails:
|
Productnaam: | Het Aluminium Koellint van de Convectiewarmteoverdracht voor EV-Batterijpak | Type: | Aluminium koelbuis |
---|---|---|---|
Proces: | Aluminiumuitdrijving | Legering: | 3003 |
Bui: | O-H112 | toepassing: | EV batterijpak |
Structuur: | Micro- kanaal tube+connector | Pakket: | cartons+pallets |
Hoog licht: | Koel het Lintbuis van de hitteoverdracht,Buis van het aluminium de Koellint,Het Lintbuis van de aluminiumuitdrijving |

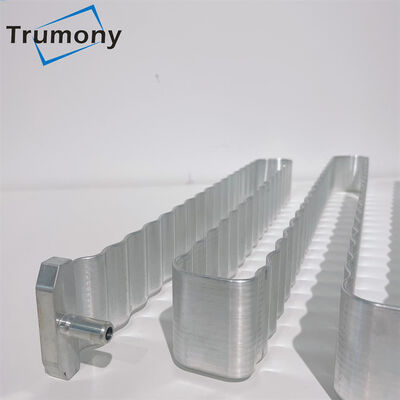

Het Aluminium Koellint van de Convectiewarmteoverdracht voor EV-Batterijpak
Het koelen van de kronkelige buisregeling is het radiale koelen van de cilindrische kern, d.w.z., de hitte van het centrale deel van de cel, door de positieve en negatieve rollaag, de elektrolyt, de isolatiefilm, enz., aan de cilindrische kant, in contact met de waterkoelingspijp; Bodem het koelen is het as koelen van de cilindrische batterij, d.w.z., de hitte wordt overgebracht naar beneden langs de positieve en negatieve elektroden, de elektrolyt, de isolatiefilm, enz., respectievelijk, aan de bodem van shell van de batterijkern en in contact met de waterkoelingsplaat.
Punt | Aluminium koelbuis voor cilindrische cellen |
Grootte | Als uw ontwerp |
Dikte | 2.4mm, 3mm |
Toepassing | het cilindrische batterijpak koelen |
De dienst | Ontwerp, simulatie, het bewerken, prototype |
Proces | Aluminiumuitdrijving |
Vloeibaar koeltype | koude plaat koelplaat voor EV, gestempelde koude plaat voor ESS, harmonika gevormde koelbuisplaat, EV-de koelbuis van de batterijslang, plaat de in entrepot van het aluminiumbroodje |
Batterij koelsysteem
1- Aluminium dat koude plaat voor batterijpak koelt
2- Kronkelige buis voor nieuw energievoertuig
3- Aluminiummicrochannel koelplaat voor het zachte pak van de pakketbatterij
4- Aluminium gestempelde koude plaat
***** Belangrijk punt van ontwerp
1- Specificeer het batterijtype: cilindrische cellen/vierkante cellen of prismatische van de cellen zachte batterij of zak cellen
2- De dimensies van de modulegrens
3- Het vereiste van de hittedissipatie
4- Ontwerp en prototypebegroting
5- Al warmtewisselaarkeus zoals de schakelaars, plastic snelle schakelaars, installatie van de batterij de koelplaat
Met zeer rijke ervaring in het maken van koelplaten voor batterijpakken. Hieronder is de sterkte van ons die u kunt vertrouwen op:
1. Hulp in het koelen de haalbaarheid van het componentenontwerp
2. Bewezen oplossingen voor zowel prismatische als cilindrische cellen
3. Vermogen in het doen van DVP met cliënt
4. Snelle steun in Prototype het maken
FAQ:
1. Welke batterijmodule het koelen oplossing u kan verstrekken?
A: Wij hebben 4 soorten batterij koeltype voor uw batterijpak. De buis van de aluminiumslang voor cilindrisch van cellen wordt gevormd die. Het aluminium soldeerde gekoelde plaat voor prismatische cellen, aluminium plakten de micro- kanaalplaten voor zakken en aluminiumbroodje panelen.
2. Wat de legering en de bui van uw waterkoelingsplaat?
A: De aluminiumlegering is 3000,6000 en de bui is o-H112.
3. Wat de procestechnologie de koude plaat of het koelmiddel channles?
A: Het proces van de aluminiumuitdrijving, vacuüm het solderen proces, broodje plakte proces en wij hebben CNC ook centrum.
4. Steunt u aangepast prototype voor de module van het batterijpak?
A: Zeker, kunnen wij de aluminium vloeibare koelplaat als uw ontwerp produceren. Als enkel in het ontwikkelingsstadium, is onze bestaande gekoelde plaat heatsinks beschikbaar voor het controleren.
